Un jardin de dix mètres sur huit tient sur une feuille A4 au 1/50 : vingt centimètres sur seize. À cette échelle, un massif d’un mètre cinquante occupe trois centimètres de papier, une allée de soixante-dix centimètres un et demi. Tout ce qui compte devient visible, et surtout mesurable.
C’est la raison d’être du relevé. Un jardin dessiné à vue coûte cher deux fois : en végétaux achetés à la mauvaise dimension, et en travaux repris parce que le passage ne fait pas la largeur d’une brouette.
La méthode qui suit vaut pour un petit jardin, une cour ou une terrasse : mesurer, fermer, reporter, et seulement ensuite dessiner. Comptez deux heures sur le terrain et deux heures sur la table sous deux cents mètres carrés.
Ce que le relevé demande : temps, matériel, ordre
- Durée : 1 h 30 à 2 h sur le terrain à deux, le double seul. Le report prend autant.
- Matériel : moins de trente euros, décamètre compris.
- Échelle : 1/50 pour l’ensemble, 1/20 pour un détail de marche ou de bordure.
- Support : papier millimétré A3 pour le fond de plan, calque pour le reste.
- Ordre : contour, fermeture, éléments fixes, niveaux, hauteurs. Les plantes en dernier.
- Règle unique : aucun achat tant que le fond de plan n’est pas fermé.
Pourquoi le 1/50 et pas le 1/100
| Échelle | 1 cm sur le papier | Un jardin de 10 m sur 8 m | Ce qu’on peut y dessiner |
|---|---|---|---|
| 1/200 | 2 m | 5 cm sur 4 cm | La silhouette de la parcelle |
| 1/100 | 1 m | 10 cm sur 8 cm | Le contour et les grandes masses |
| 1/50 | 50 cm | 20 cm sur 16 cm | Chaque massif, chaque passage, chaque bac |
| 1/20 | 20 cm | 50 cm sur 40 cm | Une marche, une bordure, un détail de pose |
Le 1/100 suffit à poser une intention, pas à commander des matériaux : une dalle de quarante centimètres y mesure quatre millimètres, et personne ne compte des dalles à cette taille. Le 1/50 double tout et fait passer le dessin du côté opérationnel.
Le papier millimétré simplifie encore le travail. À 1/50, un carreau de cinq millimètres vaut vingt-cinq centimètres au sol, et quatre carreaux valent un mètre : on dessine en comptant les carreaux, sans jamais mesurer sur la feuille.
Le format limite la surface représentable. Une A4 accueille un terrain d’environ dix mètres sur quatorze, une A3 quatorze sur vingt et un. Au-delà, on garde le 1/100 pour l’ensemble et l’on redessine au 1/50 la seule zone traitée cette année.
Le matériel, et les trois objets qui ne servent à rien

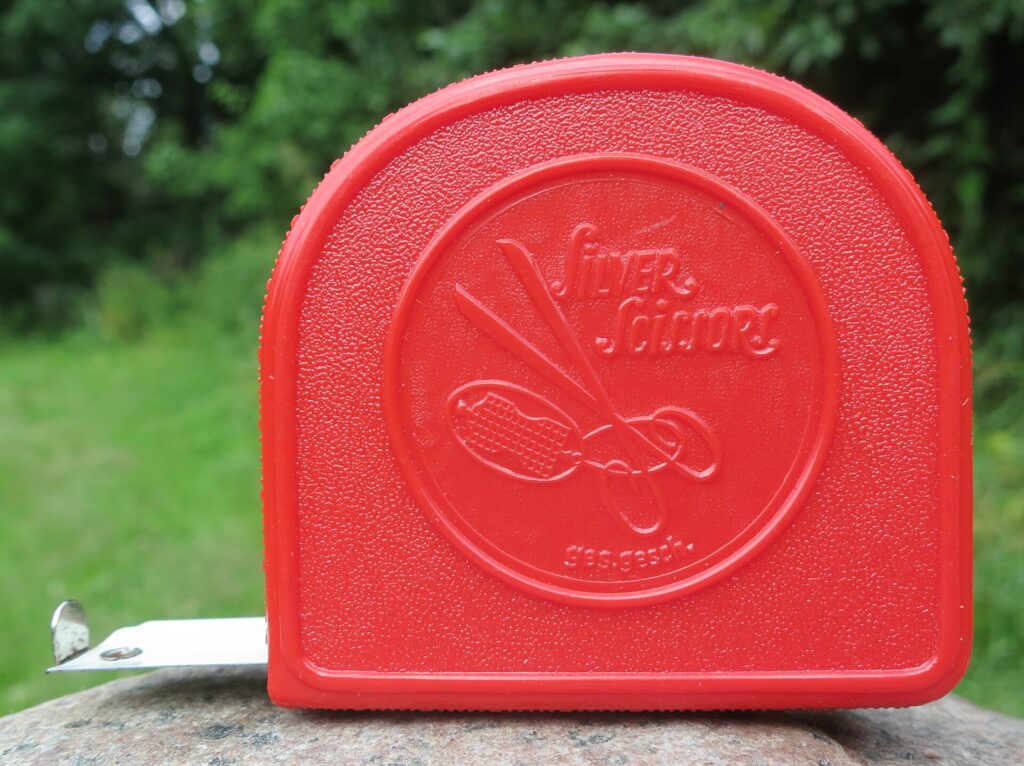

- Un décamètre à ruban de 20 ou 30 m, avec un anneau à l’extrémité pour l’accrocher seul.
- Un mètre ruban de 5 m pour les cotes courtes et les hauteurs.
- Du papier millimétré A3, un crayon HB, une gomme, une règle de 30 cm et un compas.
- Du calque, en feuilles ou en rouleau, pour superposer les variantes.
- Quatre jalons et une bobine de ficelle, pour matérialiser une ligne droite.
- Une boussole, celle du téléphone suffit, et un niveau à bulle sur une règle de deux mètres.
Trois objets font perdre du temps. Le télémètre laser, excellent à l’intérieur, devient difficile à utiliser dehors en plein jour : le point rouge disparaît au-delà de quelques mètres et l’on vise à l’aveugle. La roue de mesure accumule l’erreur sur un sol irrégulier et n’a aucun intérêt sous cent mètres carrés. Le logiciel de conception, enfin, ne sert à rien tant que les cotes ne sont pas prises : il produit un dessin impeccable bâti sur des mesures fausses.
Relever le terrain en deux heures, dans l’ordre
- Faites un croquis à main levée, grand, sur une A3 entière. Il n’est pas à l’échelle et n’a pas à l’être : c’est un support pour écrire des chiffres.
- Notez le nord à la boussole et l’orientation de la façade principale. Tout le calcul d’ombre en dépendra.
- Mesurez le contour segment par segment, ruban tendu et posé au sol. Écrivez chaque cote en centimètres, sans arrondir : 4,37 m se note 437, pas 4,40.
- Fermez le périmètre. La somme des cotes doit ramener au point de départ ; un écart supérieur à deux pour cent signale une mesure fausse, à retrouver maintenant et non au report.
- Mesurez les deux diagonales de chaque partie approximativement rectangulaire. Diagonales égales valent angle droit ; dix centimètres d’écart sur six mètres suffisent à faire rater un dallage.
- Repérez chaque élément fixe par triangulation : arbre, regard, robinet, descente d’eau pluviale, compteur, poteau, portail, fenêtre.
- Relevez les niveaux. Règle de deux mètres calée au niveau à bulle, hauteur mesurée sous l’extrémité libre : c’est la pente sur deux mètres. Répétez sur la plus grande longueur et notez le sens d’écoulement.
- Mesurez les hauteurs : mur mitoyen, haie voisine, garde-corps, appui de fenêtre, débord de toit. Ce sont ces cotes qui fabriquent l’ombre, et elles manquent dans neuf relevés sur dix.
- Photographiez depuis quatre points fixes, toujours les mêmes, en notant l’heure.
- Avant de replier le décamètre, revérifiez trois cotes au hasard. Une erreur trouvée sur le terrain coûte deux minutes ; trouvée sur la table, elle coûte une seconde visite.
La triangulation, pour tout ce qui n’est pas contre un mur
Un arbre au milieu d’une pelouse n’a pas de cote naturelle : il n’est aligné sur rien. La triangulation résout le problème en deux mesures. On choisit deux points parfaitement identifiés du contour, deux angles de mur par exemple, et l’on mesure la distance de chacun au tronc.
Au report, on ouvre le compas à la première distance mise à l’échelle, on trace un arc depuis le premier point, on recommence depuis le second : l’intersection donne la position exacte. Aucun angle à mesurer, aucun rapporteur.
Une condition pour que ce soit fiable : les deux points de référence doivent être nettement éloignés l’un de l’autre, faute de quoi les arcs se coupent sous un angle trop fermé et l’intersection devient floue.
Pour un arbre, deux mesures ne suffisent pas. On relève le tronc par triangulation, puis le diamètre de la couronne dans quatre directions : c’est elle qui décide de l’ombre et de l’emprise racinaire. Un arbre existant se dessine donc deux fois, un point et un cercle.
Reporter le relevé : le plan de jardin à l’échelle 1/50
Le report demande de la méthode, pas du talent. Un plan de jardin à l’échelle se construit dans un ordre fixe, où chaque étape verrouille la suivante.
- Choisissez le format d’après la plus grande dimension : A4 jusqu’à dix mètres sur quatorze, A3 jusqu’à quatorze sur vingt et un.
- Tracez d’abord le côté le plus long, quatre carreaux de cinq millimètres par mètre, en gardant trois centimètres de marge tout autour.
- Reportez les côtés adjacents, puis contrôlez avec les diagonales relevées. Si elles ne tombent pas, l’erreur est dans le relevé, pas dans le dessin.
- Posez les éléments fixes un par un, aux arcs de compas, en les nommant en toutes lettres.
- Marquez le nord par une flèche et notez l’échelle et la date en bas de feuille.
- Repassez le fond de plan à l’encre fine. À partir de là, il ne change plus.
Tout le reste se dessine sur calque posé par-dessus : un calque pour les ombres, un pour les zones d’usage, un par variante de plantation. C’est ce principe qui rend le travail supportable, parce qu’on jette un calque sans regret alors qu’on hésite à recommencer un fond de plan. Faites-en deux photocopies avant de le salir : elles serviront à emporter le plan dehors, et le terrain abîme tout.
Tracer les ombres portées, saison par saison
La hauteur du soleil à midi solaire se calcule sans instrument : quatre-vingt-dix degrés moins la latitude du lieu, plus ou moins vingt-trois degrés et demi selon la saison. À Paris, cela donne près de soixante-cinq degrés au solstice d’été, quarante et un aux équinoxes, moins de dix-huit au solstice d’hiver.
La longueur de l’ombre suit : c’est la hauteur de l’obstacle divisée par la tangente de cet angle. Trois coefficients suffisent, et ils se retiennent.
| Obstacle | Ombre à midi en juin | Aux équinoxes | À midi en décembre |
|---|---|---|---|
| Garde-corps de 1 m | 0,5 m | 1,15 m | 3,1 m |
| Mur de 2 m | 1 m | 2,3 m | 6,3 m |
| Haie de 3 m | 1,4 m | 3,4 m | 9,4 m |
| Immeuble de 9 m | 4,3 m | 10,3 m | 28 m |
Ces valeurs sont celles de midi solaire, donc l’ombre la plus courte de la journée ; à la longitude de Paris, il tombe vers 12 h 50 en heure d’hiver et 13 h 50 en heure d’été. Le matin et le soir, les ombres s’allongent et tournent : on trace donc trois positions, neuf heures, midi solaire et seize heures.
Le coefficient de décembre dépend de la latitude : environ deux virgule trois fois la hauteur à Marseille, trois fois à Paris, trois et demi à Lille. Un mur de deux mètres projette ainsi quatre mètres soixante d’ombre dans le Midi et près de sept mètres dans le Nord, à la même date. C’est ce genre d’écart qui décide de l’emplacement d’une table et qui oriente le choix des plantes d’ombre.
Les contraintes enterrées et aériennes qu’on oublie
Un plan qui ne porte que la végétation se heurte tôt ou tard à ce qui était déjà là. Quatre familles de contraintes se relèvent en même temps que le contour.
- Regards et tampons : eaux usées, eaux pluviales, compteur d’eau, bac dégraisseur. Ils doivent rester ouvrables : soixante centimètres dégagés autour, jamais de massif dessus, jamais de dallage scellé.
- Réseaux enterrés : électricité, gaz, télécommunications, eau. Avant de creuser au-delà de quarante centimètres, la position se vérifie plutôt qu’elle ne se devine. Le guichet unique national recense les exploitants de réseaux, et le service urbanisme de la commune comme le syndic détiennent souvent les plans du lotissement. Une bêche dans un câble sous tension est un accident grave, pas un contretemps.
- L’aérien : ligne électrique, câble de télécommunication, débord de toiture, branches du voisin. Ils fixent la hauteur plantable sur une bande donnée.
- Les limites : sauf usage local ou titre contraire, le code civil impose deux mètres de recul par rapport à la limite séparative pour les plantations dépassant deux mètres de hauteur, cinquante centimètres pour les autres. Cette cote se porte au plan en bande hachurée.
Ajoutez les accès. Une brouette demande soixante-dix centimètres de passage libre, une personne portant un sac de terreau soixante, un portillon quatre-vingts. Si le fond du jardin n’est atteignable qu’en traversant le séjour, mieux vaut le savoir avant le chantier.
Découper en zones d’usage avant de parler de plantes
Sur le premier calque, on ne dessine aucune plante. On pose des surfaces avec leurs dimensions minimales, et l’on regarde ce qu’il reste.
| Zone | Emprise minimale | Contrainte |
|---|---|---|
| Repas quatre personnes | 3 m sur 3 m | Recul de chaise de 75 cm sur chaque côté |
| Circulation principale | 70 cm de large | Praticable en brouette, sans marche isolée |
| Poubelles et vélos | 1,5 m sur 1 m | Accessible depuis la rue sans traverser le jardin |
| Zone technique | 1 m sur 1 m | Composteur, récupérateur d’eau, réserve de pots |
| Massifs | Le reste | Profondeur utile d’au moins 80 cm |
Une table ronde de cent dix centimètres pour quatre couverts réclame près de deux mètres soixante de diamètre dégagé une fois les chaises reculées ; une table de cent soixante sur quatre-vingt-dix pour six occupe trois mètres dix sur deux mètres quarante. Ce sont ces cotes, et non l’esthétique, qui déterminent si une terrasse est vivable.
Le composteur mérite une attention particulière : à l’ombre l’après-midi, accessible en hiver sans traverser une pelouse détrempée, à distance de la fenêtre du voisin. Rappelons qu’un composteur domestique ne monte pas assez haut en température pour détruire les graines d’adventices ni les organes de conservation des maladies : plantes montées en graine et feuillages malades n’y ont pas leur place. La reconquête d’une surface minérale suit la même logique, comme dans le cas d’une cour bétonnée reconvertie.
Le calque de plantation : diamètre adulte, pas taille en godet
Sur le calque suivant, chaque végétal se dessine par un cercle à son diamètre adulte, jamais à la taille du pot acheté. C’est l’erreur la plus coûteuse du métier : un arbuste de quarante centimètres en conteneur de trois litres occupera deux mètres dans six ans.
| Végétal | Nom botanique | Hauteur adulte | Cercle à dessiner |
|---|---|---|---|
| Lavande vraie | Lavandula angustifolia | 0,5 à 0,7 m | 0,8 m |
| Miscanthus | Miscanthus sinensis | 1,5 à 2 m | 1,2 m |
| Hortensia paniculé | Hydrangea paniculata | 1,5 à 2,5 m | 1,8 m |
| Cornouiller blanc | Cornus alba | 2 à 3 m | 2 m |
| Érable du Japon | Acer palmatum | 3 à 5 m | 3 m |
| Amélanchier | Amelanchier lamarckii | 4 à 6 m | 3,5 m |
L’espacement entre deux sujets s’obtient en additionnant leurs deux rayons adultes. Un amélanchier de trois mètres cinquante de couronne et un cornouiller de deux mètres se plantent donc à deux mètres soixante-quinze l’un de l’autre au minimum. Dessiné, cela paraît vide la première année : c’est le prix d’un massif qui n’aura pas à être éclairci au bout de cinq ans.
Un point de sécurité se règle à ce stade, sur le papier, et non devant les bacs du pépiniériste. Plusieurs végétaux très courants en haie ou en massif sont toxiques par ingestion : l’if (Taxus baccata), le laurier-rose (Nerium oleander) et le laurier-cerise (Prunus laurocerasus) en font partie, et le latex des euphorbes (Euphorbia) irrite fortement la peau et les yeux. Si des enfants ou des animaux fréquentent le jardin, ces choix se font en connaissance de cause et leur emplacement se décide au plan.
Reportez enfin l’exposition réelle de chaque emplacement, telle que le calque d’ombres l’a montrée. Une plante de plein soleil placée là où il n’en arrive que deux heures en octobre végétera, quelle que soit la qualité du sol. La cohérence entre les deux calques distingue un plan d’une intention, et donne à un projet d’aménagement paysager une chance de tenir dans le temps.
Cinq erreurs de relevé, et ce qu’elles coûtent
- Le ruban qui n’est pas tendu au sol. Un décamètre qui passe au-dessus d’un massif ou qui pend de dix centimètres donne une cote trop longue. Sur un mur de huit mètres, l’écart atteint cinq centimètres, et il se cumule.
- L’arrondi. Trois cotes arrondies à dix centimètres près sur un même massif, et la bordure commandée au mètre linéaire ne tombe plus juste.
- Le périmètre non fermé. Sans contrôle de fermeture, l’erreur n’apparaît qu’au report, quand le trait ne revient pas au point de départ. Il faut alors tout remesurer.
- Les hauteurs oubliées. Un plan sans la hauteur du mur mitoyen ni celle de la haie voisine ne permet aucun calcul d’ombre. C’est l’oubli le plus fréquent.
- La haie du voisin relevée à sa taille du jour. Taillée à un mètre quatre-vingts en septembre, elle repart à deux mètres cinquante si personne ne l’entretient. On relève la hauteur d’entretien probable.
Une sixième erreur ne relève pas de la mesure mais de l’ordre : acheter avant d’avoir fermé le plan. Une fois le fond encré et les calques posés, la liste d’achats s’écrit en une demi-heure.
Questions fréquentes
Le plan cadastral suffit-il à donner les dimensions ?
Non. Le plan cadastral a une finalité fiscale : ses limites n’ont pas la valeur d’un bornage et ses cotes ne sont pas garanties. La vue aérienne du portail cartographique national aide à démarrer le croquis et à repérer les masques du voisinage, sans remplacer le décamètre.
Faut-il un logiciel de conception ?
Pas sous deux cents mètres carrés. Le crayon et le calque vont plus vite pour comparer trois hypothèses, et aucun logiciel n’améliore des cotes fausses. Il devient utile ensuite, pour transmettre le projet à une entreprise.
Comment procéder si le terrain est en pente ?
Le plan reste une projection horizontale : on y reporte les distances mesurées à l’horizontale, pas la longueur du sol suivant la pente. Mesurez par tronçons courts, ruban tenu de niveau, et notez les différences d’altitude à part.
Le 1/50 vaut-il aussi pour un balcon ?
Pour un balcon de trois mètres sur un mètre cinquante, le 1/50 donne six centimètres sur trois, trop petit pour servir. Passez au 1/20 : le même balcon fait quinze centimètres sur sept et demi, et chaque bac y trouve sa place au centimètre.
Combien de temps le fond de plan reste-t-il valable ?
Tant que les murs, les niveaux et les réseaux ne bougent pas, c’est-à-dire longtemps. Ce sont les calques qui se refont : les ombres après l’abattage d’un arbre, les zones d’usage quand la famille change, les plantations tous les cinq ans.
Le relevé n’est pas la partie créative du travail, et c’est justement pour cela qu’on le saute. Il fixe pourtant les trois choses qu’aucune plante ne rattrape : la place disponible, la lumière reçue et l’accès. Prenez les cotes ce week-end, fermez le périmètre, et la liste d’achats s’écrira presque seule.
